Supapa termica de descarcare STS

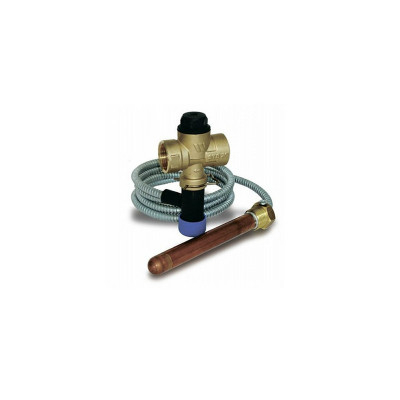

Supapa termica de descarcare STS 20 3/4 10 bar 0232620 WATTS

Utilizarea supapelor termice de siguranta este obligatorie in toate sistemele cu rezervoare deschise ce utilizeaza cazane cu combustibil solid nepulverizat.

Aceasta impiedica cresterea temperaturii apei din cazan peste temperatura de fierbere la presiunea atmosferica standard.

Montare

Supapa termica de siguranta trebuie montata in apropierea cazanului, cu elementul sensibil imersat in apa cazanului si cu corpul racordat la:

• Tubulatura de iesire spre canalizare, pentru instalatii de tip (A)
• Racordul de iesire al schimbatorul de caldura destinat cazurilor de urgenta, la instalatii fara cazan (B).

Siguranta dubla

Supapa termica de siguranta STS20.S se livreaza cu 2 elemente sensibile la temperatura; in caz de defectare a unui element, celalalt asigura functionarea supapei.

Constructie

• Corp din alama EN12165 CW617N.
• Garnituri din viton.
• Arc din otel inox.
• Buton de actionare manuala si calota din rasina.
• Tub capilar din cupru, lungime 1300 mm, cu manta de protectie.

Intretinere

Scaunul supapei trebuie spalat pentru a-l curata de impuritati. Pentru a activa manual supapa in vederea curatarii, se apasa de cateva ori butonul sau. Daca apar scurgeri de apa cand supapa este inchisa, curatati scaunul supapei si conul in felul urmator:

• Desurubati piulita (1) si scoateti conul (2) cu arcul in interiorul sau.
• Curatati scaunul supapei cu apa si indepartati depunerile de pe garnitura.
• Puneti la loc arcul in conul supapei, montati la loc ansamblul in piulita si insurubati-l in corpul supapei.

Specificatii tehnice

• Temperatura minima: -10°C
• Temperatura setata: 97°C ± 2°C
• Temperatura maxima de lucru: 110°C
• Presiune maxima de lucru: 10 bar
• Debit maxim: 6.5 m3/h
