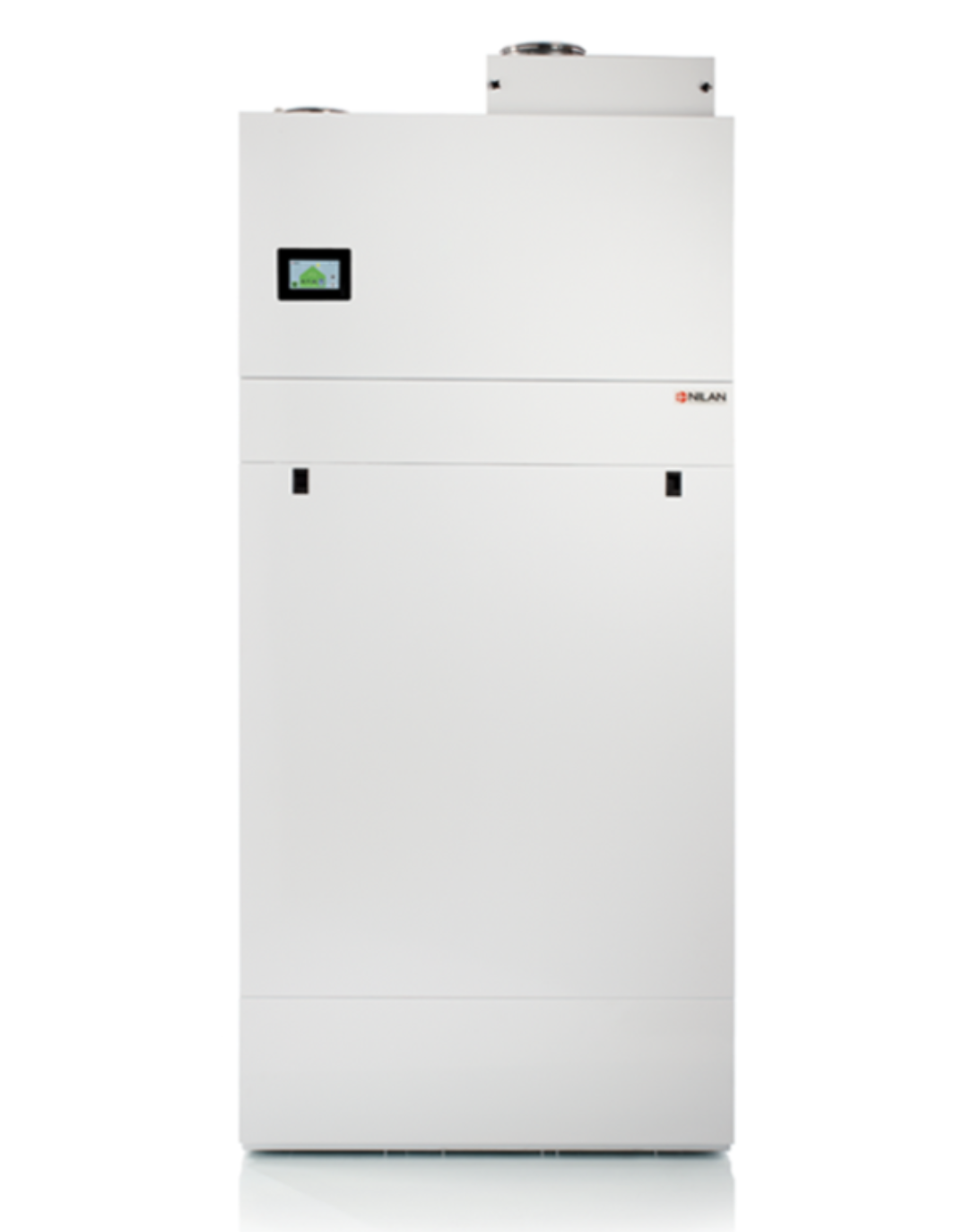

Compact P XL GEO3 este un echipament cu multiple funcții, cu trei instalații combinate într-un format compact. Este echipamentul ideal pentru case de mici dimensiuni. Compact P XL GEO3 asigură ventilația, producția de apă caldă menajeră și încălzirea locuinței, datorită pompei de căldură geotermale integrate.
Debitul de aer:
Minim: 50 m³/h Maxim: 430 m³/h
- Descriere
- Caracteristici
- Review-uri (0)

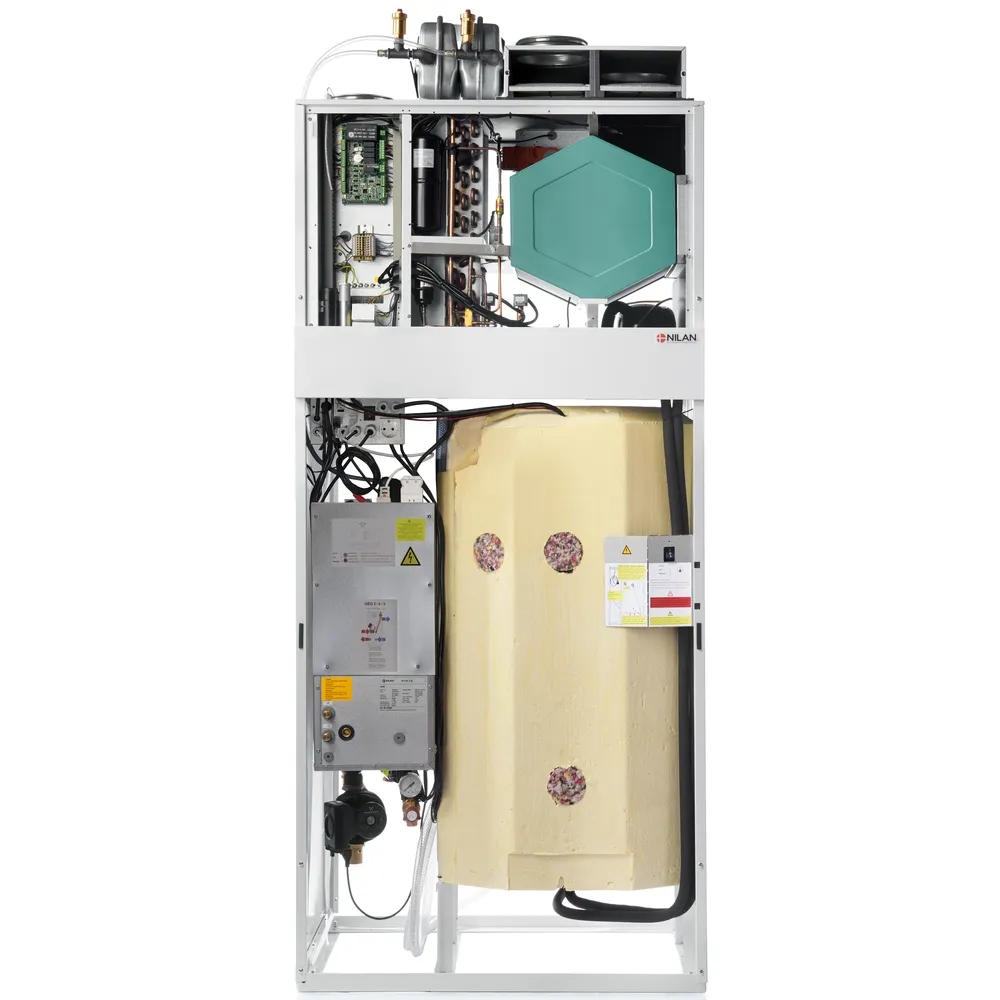

Combinând cele trei instalații într-un singur echipament, salvați spațiu considerabil în camera tehnică. Un alt avantaj de luat în considerare este că sistemele de control funcționează la unison, optimizând astfel consumul de curent electric și permițând o reducere semnificativă a acestuia.
| Specificații | Detalii |
|---|---|
| Clasa de eficiență energetică pentru producerea apei calde | A |
| Profil consumator, boiler de apă | L (mare) |
| Rezervor de apă caldă | 180 l |

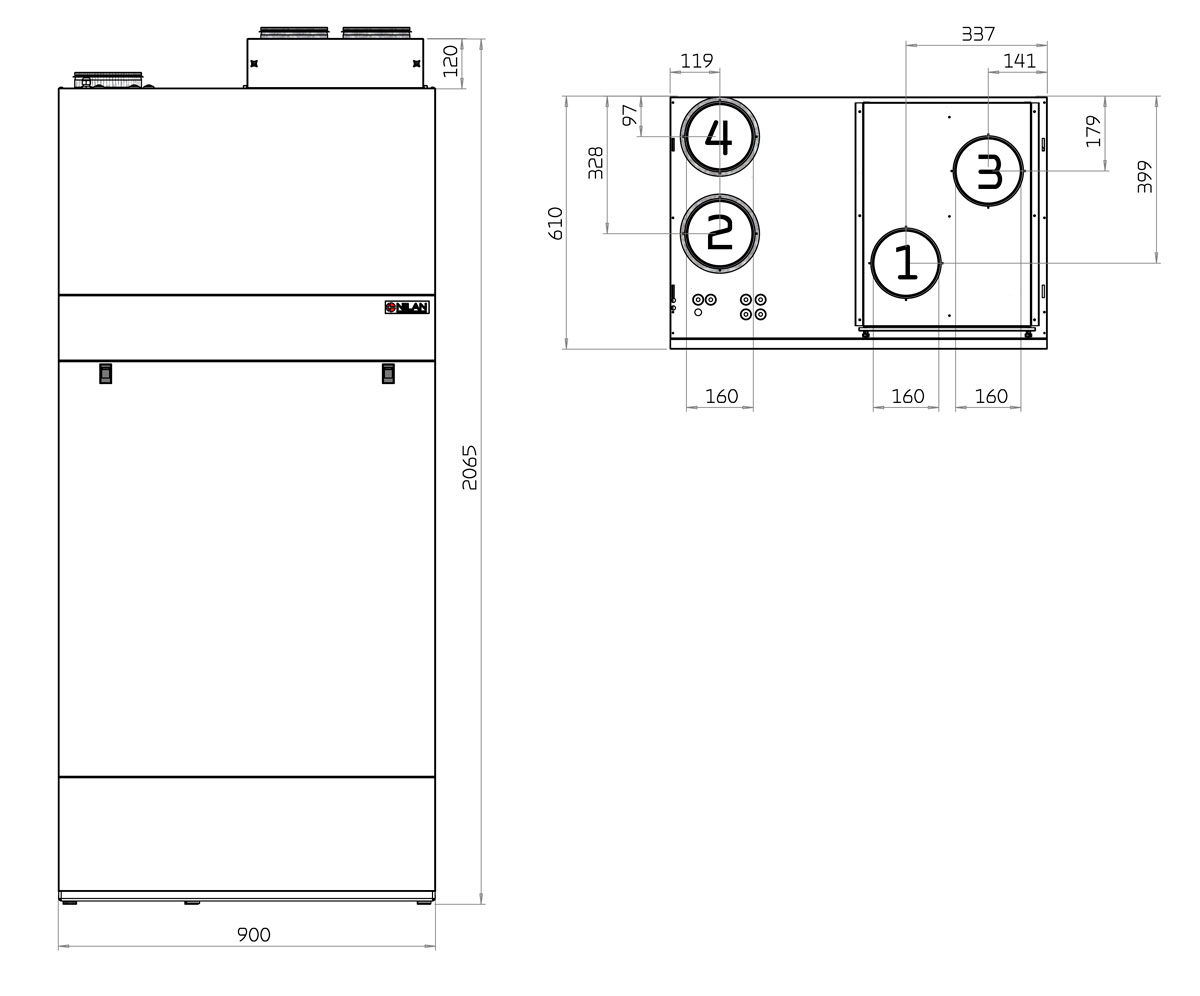

| Dimensiuni (L x l x Î) | 900 x 610 x 2065 mm |
| Greutate | 202 kg |
| Tip panou | Tablă din oțel Aluzinc, acoperire cu pulbere albă RAL9016 |
| Tip schimbător de căldură | Schimbător de căldură cu flux contrar din polietilentereftalat |
| Tip ventilator | EC, rotație constantă |
| Clasa de filtrare | Greencycle ISO 16890 Grosier 75% (G4) |
| Conexiuni conducte | Ø160 mm |
| Agent frigorific | R134a |
| Încărcare agent frigorific | 2 kg |
| Scurgere condens | PVC Ø20 x 1,5 mm |
| Tensiune de alimentare | 230V 50/60 Hz |
| Putere maximă intrare/consum | 2,4 kW / 10,4 A (*1) – 3,6 kW / 15,6 A (*2) |
| Putere standby | 3 W |
| Clasa de etanșeitate | IP31 |
| Temperatura ambientală | -20 / +40 °C |
| Scurgere externă | < 1,4 % (*3) |
| Scurgere internă | < 1,1 % (*4) |
| Note | *1 – Intrare fără element de încălzire (accesoriu) |
| *2 – Intrare Compact P XL Polar | |
| *3 – La ± 250 Pa conform EN 308/EN 13141-7 | |
| *4 – La ± 100 Pa conform EN 308/EN 13141-7 |
GEO3 (Pompă de căldură)
| Specificații | Detalii |
|---|---|
| Clasa de eficiență energetică pentru încălzire | A+++ |
| Eficiență energetică sezonieră pentru încălzire | 208% |
| Dimensiuni (L x l x Î) | 550 x 300 x 1100 mm (integrată în Compact P) |
| Compresor cu viteză variabilă | Da (20 – 100%) |
| Loc de instalare, temperatura ambientală | 5 ºC – 35 ºC |
| Tensiune de alimentare și conexiune | 400/230V 3L+N+PE, 50 Hz |
| Dimensiunea siguranței | 13A / 20A |
| Curent maxim de pornire, Imax | 14A |
| Consum de energie în standby | 2,5 W |
| Încălzire electrică suplimentară | 2 kW |
| Putere pompa saramură (max/min) | 87 / 6 W |
| Curent nominal pompa saramură (max/min) | 0,7 / 0,06 A |
| Agent frigorific | R410A |
| Încărcare agent frigorific | 1,1 kg |
| Presostat presiune joasă (pornire/oprire) | 2,2 / 3,4 bar |
| Presostat presiune înaltă (pornire/oprire) | 42 / 33 bar |
| Antigel | Etilen glicol/apă – Etanol/apă |
| Antigel, saramură | -20 ºC / -18 ºC |
| Presiune de proiectare saramură/încălzire centrală | 4 / 4 bar |
| Presiune de deschidere supapă siguranță saramură/încălzire centrală | 3,5 / 2,5 bar |
| Vas de expansiune saramură/încălzire centrală | 8 / 8 litri |
| Vas de expansiune suplimentar | 0,5 bar |
| Presostat saramură, alarmă scurgere (pornire/oprire) | 0,6 / 1,1 bar |
| Putere termică PH cu compresor variabil | 0,5 – 3 kW |
| Temperatura debit încălzire centrală, domeniu de funcționare | 25 ºC – 45 ºC |
| Temperatura saramură la evaporator, domeniu de funcționare | -5 ºC – 20 ºC |
| Pierdere de presiune încălzire centrală, condensator | 1,5 kPa / 0,14 l/s |
| Conexiune încălzire centrală | 3/4″ |
| Pierdere de presiune saramură, evaporator | 10 kPa / 0,19 l/s |
| Conexiune saramură | 1″ |
| COP 0/35°C la PH max, conform EN14511:2012 cu saramură/apă dT=3/5°C | 4,5 (PH max 3 kW) |
| SCOP testat conform EN14825:2012 | 5,17 |
| JAZ* | 4,6 |
| Nivel de putere sonoră LWA la 100% putere termică 0/35°C | ≤ 51 dB(A) |
| Nivel de putere sonoră LWA la 50% putere termică 0/35°C | ≤ 44 dB(A) |
| Nivel de presiune sonoră LpA la 1 m la 100% putere termică 0/35°C | ≤ 40 dB(A) |
| Nivel de presiune sonoră LpA la 1 m la 50% putere termică 0/35°C | ≤ 33 dB(A) |
| Note | *JAZ conform VDI4650 lichid/apă 0,35 ºC |
| Date sonore conform EN12102 și EN ISO9614-2 |
Capacitate
Capacitatea unității standard în funcție de qv și Pt ext.
Valorile SEL conform EN 13141-7 sunt pentru unități standard cu filtre ISO 16890 Grosier 75% (G4) și fără element de încălzire.
Valorile SEL includ consumul total de energie al unității, excluzând controlul. Testat conform EN 13141-7.
Atenție! Valorile SEL sunt măsurate și indicate ca o valoare totală pentru ambele ventilatoare.
COP (aer-aer)
Factorul de putere termică COP [-] pentru aerul de alimentare în funcție de temperatura exterioară t21 [°C] și debitul de aer qv [m³/h], conform EN 14511, la o temperatură a camerei t11 = 21°C.
COP conform EN 14511 este calculat pentru combinația dintre pompa de căldură și schimbătorul de căldură cu flux opus.
Curba albastră: COP aer-aer
Curba roșie: Puterea termică a aerului de alimentare
Eficiența termică
Eficiența termică pentru unitățile cu schimbător de căldură cu flux opus, conform EN 308.
Notă! Eficiența termică este valabilă doar pentru schimbătorul de căldură cu flux opus (fără funcționarea pompei de căldură).
Puterea termică a aerului de alimentare
Puterea termică Qc [W] în funcție de qv [m³/h] și temperatura aerului exterior t21 [°C]. Conform EN 14511, t11=21°C (aer extras).
Puterea termică reprezintă contribuția la încălzirea camerei, adăugată aerului proaspăt prin intermediul Compact P XL în aerul de alimentare.
Pierderea de ventilație reprezintă căldura pierdută fără recuperare de căldură la debitul de aer specificat.
Pierderea de ventilație: – – – – – – – – – – – –
Puterea termică: ________________
Apă extrasă
Volumul extras în litri Vmax [L] din rezervorul Compact P în funcție de temperatura apei extrase t [°C] și temperatura rezervorului la 40°, 50° și 60°C.
COP (Pompa de căldură GEO 3)
Testat în conformitate cu EN 14825.
Date acustice
Datele acustice sunt pentru qv = 275 m³/h și Pt, ext = 100 Pa, conform EN 9614-2 pentru suprafețe și EN 5136 pentru conducte.
Nivelul de putere sonoră LWA scade odată cu reducerea volumului de aer și a presiunii de retur.
La o distanță dată, nivelul de presiune sonoră LpA va depinde de condițiile acustice de la locul de instalare.
Debit De Aer : 430 m3/h
