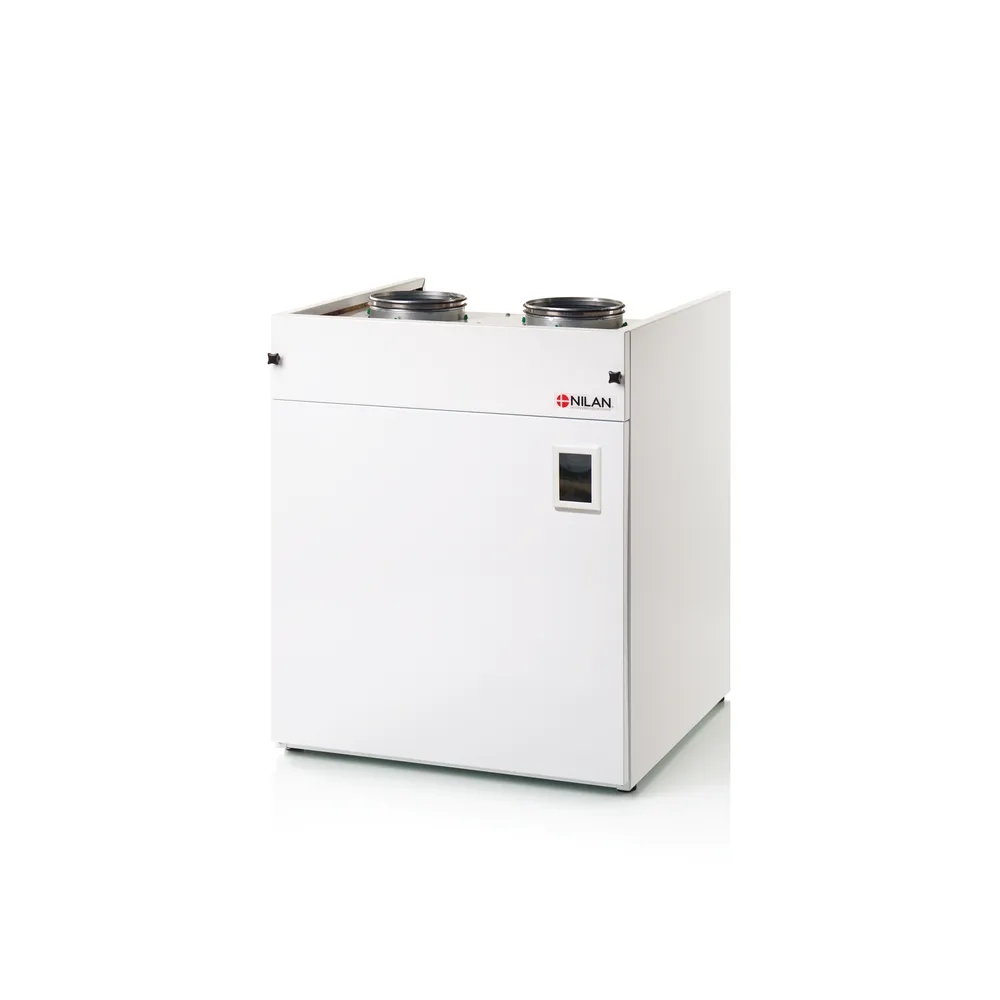

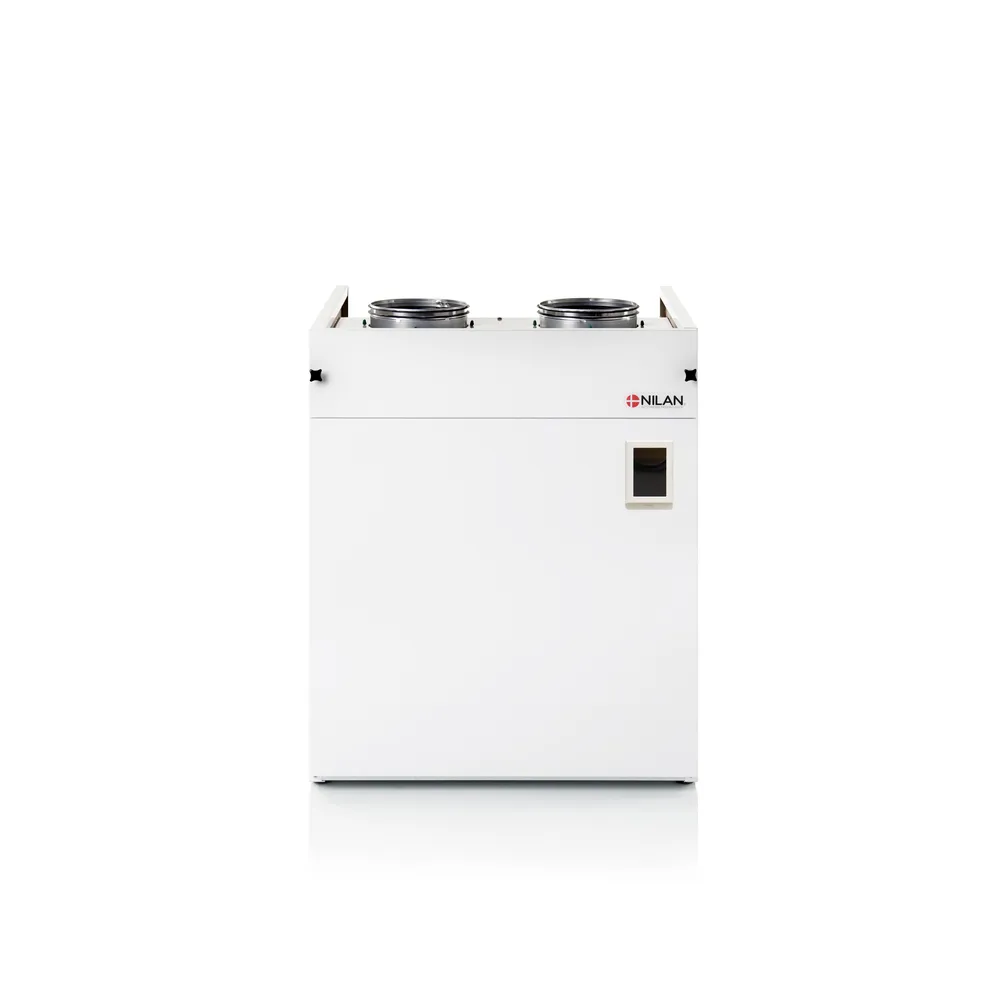

Ventilatie cu recuperare de caldura Nilan VPL 15 Top M2

VPL 15 Top M2, cu pompă de căldură integrată, este ceea ce numim echipament de ventilație cu ”recuperare de căldură activă”. Datorită pompei de căldură integrate, recuperarea de căldură se face în mod eficient. Pompa de căldură are și un circuit prin care răcește aerul, așa încât poate scădea temperatura interioară a aerului, un aspect important în special pe timpul verii. Principiul de funcționare al efectului de răcire a aerului se bazează pe condensarea aerului exterior, concomitent cu reducerea nivelului de umiditate a aerului din interior, asigurând un confort sporit și o mai bună adaptare la trecerea din mediul exterior la cel interior și vice-versa. Acesta este întocmai motivul pentru care denumim procesul ”Comfort Cooling”.


Specificații	Detalii

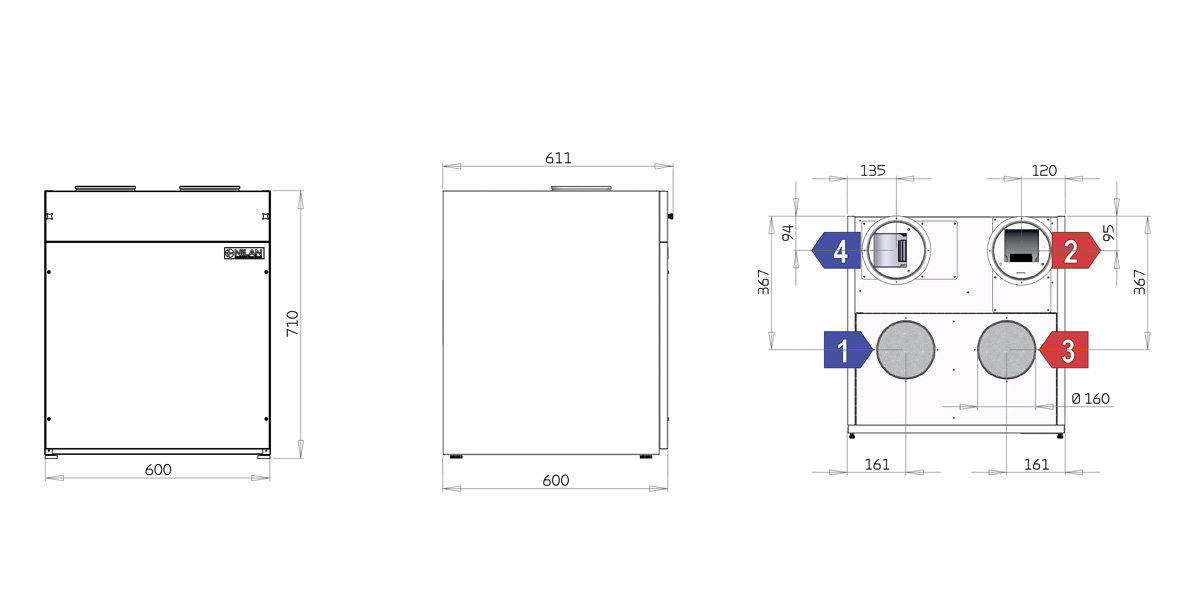

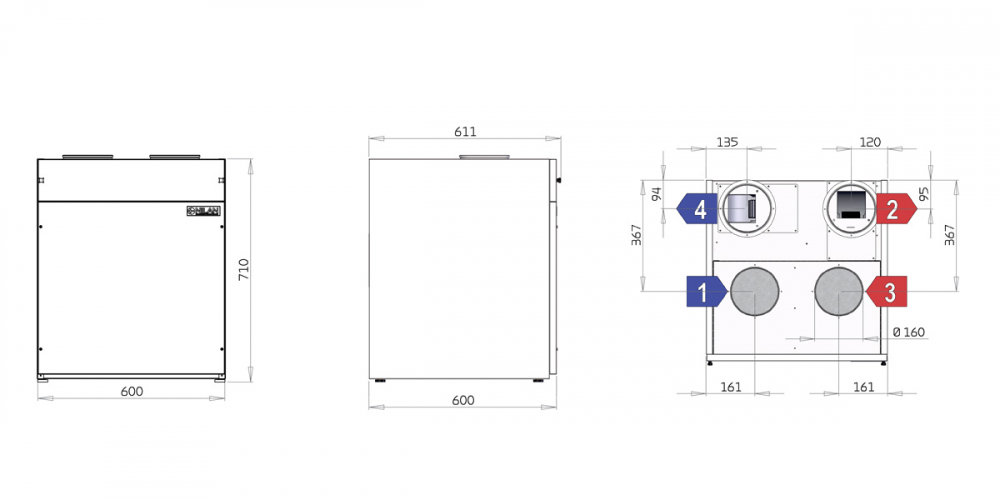

Dimensiuni (L x l x Î)	600 x 600 x 710 mm
Greutate	64 kg
Tip panou	Tablă din oțel Aluzinc, acoperire cu pulbere albă RAL9016
Tip ventilator	EC, volum constant
Clasa de filtrare	ISO ePM10 > 50% și ISO ePM1 50-65% (F7)
Tip compresor	Compresor cu piston
Agent frigorific	R134a
Încărcare agent frigorific	650 gr.
Conexiuni conducte	Ø160 mm
Scurgere condens	PVC Ø20 x 1,5 mm
Tensiune de alimentare	230V 50/60 Hz
Putere maximă intrare/consum	720 W / 4,3 A
Putere standby	3 W
Clasa de etanșeitate	IP31
Temperatura ambientală	-20 / +40 °C



Capacitate

Capacitatea maximă Pa a unității standard, Pt, ext în funcție de qv, cu referire la valorile SEL.

Valorile SEL sunt conforme cu EN 13414-7 pentru o unitate standard echipată cu filtre ISO ePM10 >50% (M5) și ISO ePM1 50-65% (F7) și fără element de încălzire.

Valorile SEL cuprind consumul total de energie al unității, inclusiv controlul.

Factor de conversie: J/m³ : 3600 = W/m³/h.

Curba gri punctată indică pierderea de presiune pentru o unitate de filtrare FU15.

Atenție! Valorile SEL sunt măsurate și exprimate ca o valoare totală pentru ambele ventilatoare.

COP (încălzire)

Factorul de efect termic COP [-] pentru aerul de alimentare în funcție de temperatura exterioară [°C] și debitul de aer qv [m³/h]. Conform EN 14511, aerul extras = 21°C.

Curba punctată: Fără conductă de căldură FU15
Curba fixă: Cu conductă de căldură FU15

Efectul termic (aer de alimentare)

Efectul termic Qc [W] în funcție de qv [m³/h] și temperatura aerului proaspăt [°C].

Conform EN 14511, aerul extras = 21 °C

Curba punctată: Fără conductă de căldură FU15
Curba fixă: Cu conductă de căldură FU15
Curba violet: Puterea compresorului


Temperatura aerului de alimentare (încălzire)

Temperatura aerului de alimentare [°C] în funcție de temperatura aerului proaspăt [°C] și debitul de aer qv [m³/h] la un flux echilibrat.

Temperatura aerului extras = 21 °C, umiditate relativă = 45 RH [%]

Axa X: Temperatura aerului exterior
Axa Y: Temperatura aerului de alimentare

Curba punctată: Fără conductă de căldură FU15
Curba fixă: Cu conductă de căldură FU15




Temperatura aerului de alimentare (răcire)

Temperatura aerului de alimentare [°C] în funcție de temperatura aerului proaspăt [°C] și debitul de aer qv [m³/h] la un flux echilibrat.

Temperatura aerului extras = 24°C

Date acustice

Datele acustice pentru qV = 210 m³/h și Pt, ext = 100 Pa conform EN 9614-2 pentru suprafețe și EN 5136 pentru conducte.

Nivelul de putere sonoră LWA scade odată cu reducerea volumului de aer și a presiunii de retur.

Nivelul de presiune sonoră LpA la o distanță dată va depinde de condițiile acustice din locul de instalare.
