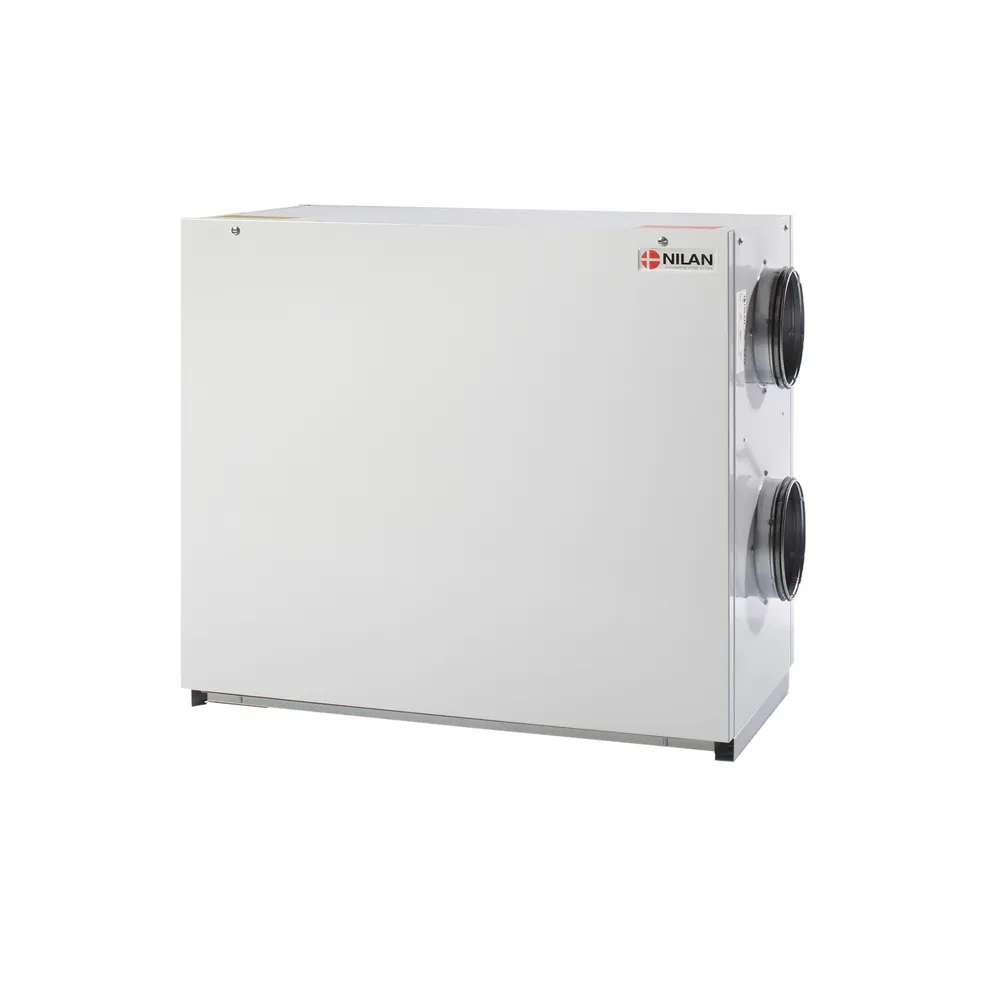

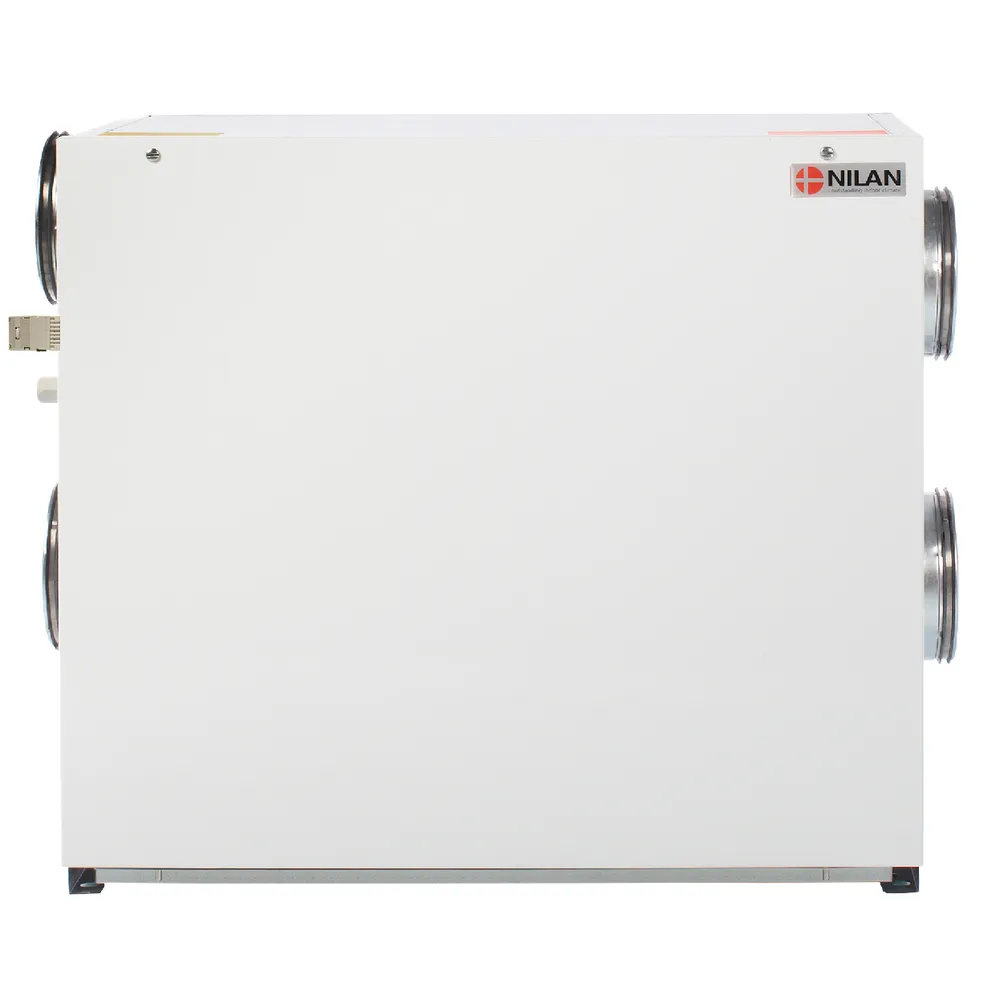

Ventilatie cu recuperare de caldura Nilan VPL 15

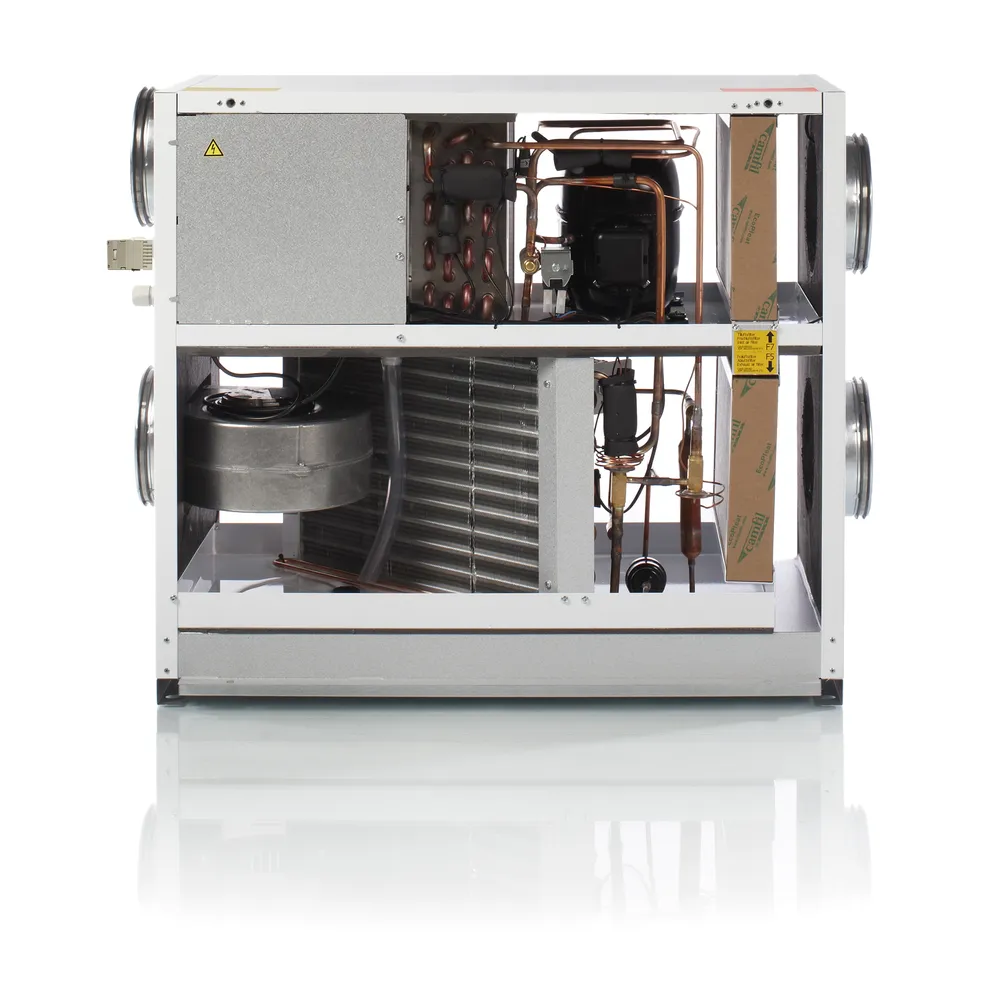

VPL 15, cu pompă de căldură integrată, este ceea ce numim echipament de ventilație cu ”recuperare de căldură activă”. Datorită pompei de căldură, recuperarea de căldură se face în mod eficient. Pompa de căldură are și un circuit prin care răcește aerul, așa încât poate scădea temperatura interioară a aerului, un aspect important în special pe timpul verii. Principiul de funcționare al efectului de răcire a aerului se bazează pe condensarea aerului exterior, concomitent cu reducerea nivelului de umiditate a aerului din interior, asigurând un confort sporit și o mai bună adaptare la trecerea din mediul exterior la cel interior și vice-versa. Acesta este întocmai motivul pentru care denumim procesul ”Comfort Cooling”.

FU 15

VPL 15 permite achiziționarea și montarea unei conducte de căldură suplimentare, ce va crește eficiența pompei de căldură cu până la 40% pe timpul iernii, fără un consum energetic suplimentar.

Pentru a îmbunătăți COP-ul și a crește furnizarea de căldură, în special pe timpul iernii, se recomandă instalarea unei unități de filtrare FU15 cu tubulatură de căldură.

Capacitate

Capacitatea maximă Pa a unității standard, Pt, ext în funcție de qv, cu referire la valorile SEL.

Valorile SEL sunt conforme cu EN 13414-7 pentru o unitate standard echipată cu filtre ISO ePM10 >50% (M5) și ISO ePM1 50-65% (F7) și fără element de încălzire.

Valorile SEL cuprind consumul total de energie al unității, inclusiv controlul.

Factor de conversie: J/m³ : 3600 = W/m³/h.

Curba gri punctată indică pierderea de presiune pentru o unitate de filtrare FU15.

Atenție! Valorile SEL sunt măsurate și exprimate ca o valoare totală pentru ambele ventilatoare.

COP (încălzire)

Factorul de efect termic COP [-] pentru aerul de alimentare în funcție de temperatura exterioară [°C] și debitul de aer qv [m³/h]. Conform EN 14511, aerul extras = 21°C.

Curba punctată: Fără conductă de căldură FU15
Curba fixă: Cu conductă de căldură FU15

Efectul termic (aer de alimentare)

Efectul termic Qc [W] în funcție de qv [m³/h] și temperatura aerului proaspăt [°C].

Conform EN 14511, aerul extras = 21 °C

Curba punctată: Fără conductă de căldură FU15
Curba fixă: Cu conductă de căldură FU15
Curba violet: Puterea compresorului

Temperatura aerului de alimentare [°C] în funcție de temperatura aerului proaspăt [°C] și debitul de aer qv [m³/h] la un flux echilibrat.

Temperatura aerului extras = 21 °C, umiditate relativă = 45 RH [%]

Axa X: Temperatura aerului exterior
Axa Y: Temperatura aerului de alimentare

Curba punctată: Fără conductă de căldură FU15
Curba fixă: Cu conductă de căldură FU15

Temperatura aerului de alimentare (răcire)

Temperatura aerului de alimentare [°C] în funcție de temperatura aerului proaspăt [°C] și debitul de aer qv [m³/h] la un flux echilibrat.

Temperatura aerului extras = 24°C

Temperatura aerului de alimentare (răcire)
Temperatura aerului de alimentare [°C] în funcție de temperatura aerului proaspăt [°C] și debitul de aer qv [m³/h] la un flux echilibrat.

Temperatura aerului extras = 24°C.

Date acustice

Datele acustice pentru qV = 210 m³/h și Pt, ext = 100 Pa conform EN 9614-2 pentru suprafețe și EN 5136 pentru conducte.

Nivelul de putere sonoră LWA scade odată cu reducerea volumului de aer și a presiunii de retur.

Nivelul de presiune sonoră LpA la o distanță dată va depinde de condițiile acustice din locul de instalare.
