Pompa circulatie Grundfos TP 25-80/2-A-O-A-BQQE 400Y 50Hz

Pompă în bavuri, într-o treaptă, cu cuplaj strâns cu racorduri de aspirare şi refulare de diametre identice. Pompele au un design "top-pull-out", adică capul de antrenare (motor, cap pompă şi rotor) poate fi îndepărtat pentru întreţinere sau service în timp ce carcasa pompei rămâne pe conductă. Pompa este echipată cu o etanşare tip pernă de cauciuc neechilibrată. Etanşarea de arbore este conformă cu DIN EN 12756. Pompa este echipată cu un motor asincron răcit de un ventilator.

Tehnic

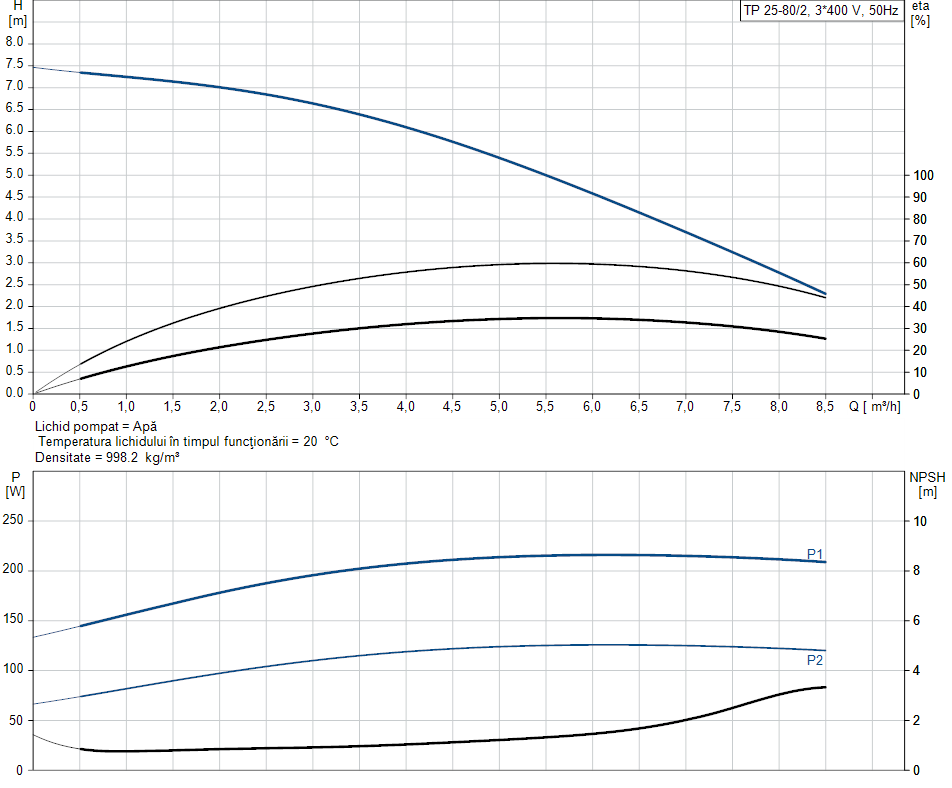

• Turația pompei pentru care sunt date datele pompei: 2820 rpm
• Debit nominal: 6.32 m³/h
• Înălțime de pompare nominală: 4.04 m
• Presiune maximă: 80 dm
• Diametrul curent al rotorului: 80 mm
• Cod pentru etanșarea arborelui: BQQE
• Toleranța curbei: ISO 9906:2012 3B2
• Versiune pompă: A

Materiale

• Corpul pompei (stator): Fontă
• Carcasa pompei: EN-GJL-150
• Carcasa pompei: ASTM class 25
• Rotor: Composite
• Rotor: PES+30% GF
• Cod material: A

Instalație

• Gama temperaturii ambientale: -20 .. 40 °C
• Presiune de funcționare maximă: 10 bar
• Presiune maximă la temperatura indicată: 10 bar / 120 °C
• Tip conexiune: G
• Dimensiune racord: DN 25
• Evaluare presiune pentru racord: PN 10
• Lungimea dintre porturi: 180 mm
• Dimensiune flanșă pentru motor: FT75
• Cod conexiune: O

Lichid

• Lichid pompat: Apă
• Gama temperaturii lichidului: -25 .. 120 °C
• Temperatura lichidului în timpul funcționării: 20 °C
• Densitate: 998.2 kg/m³

Date electrice

• Tip motor: SIEMENS
• Putere nominală - P2: 0.18 kW
• Frecvenţa reţelei electrice: 50 Hz
• Tensiune nominală: 3 x 220-240/380-415 V
• Curent nominal: 0,94-0,96/0,55-0,56 A
• Curent de pornire: 450 %
• Cos phi - factor de putere: 0.78
• Turaţie nominală: 2850 rpm
• Eficiență: IE2 60,4%
• Clasa de eficiență IE: IE2
• Randamentul motorului la o încărcare maximă: 60.4 %
• Randament motor la 3/4 sarcină: 59.4 %
• Randament motor la 1/2 sarcină: 53.7 %
• Numărul de poli: 2
• Grad de protecție (IEC 34-5): IP55
• Clasă de izolare (IEC 85): F
• Protecție încorporată în motor: FĂRĂ
• Cod produs motor: 99995094
• Control: Convertizor de frecvență: None

Altele

• Index minim de eficiență, MEI ≥: 0.55
• Greutate netă: 7.8 kg
• Greutate brută: 8.8 kg
• Volum de livrare: 0.026 m³
