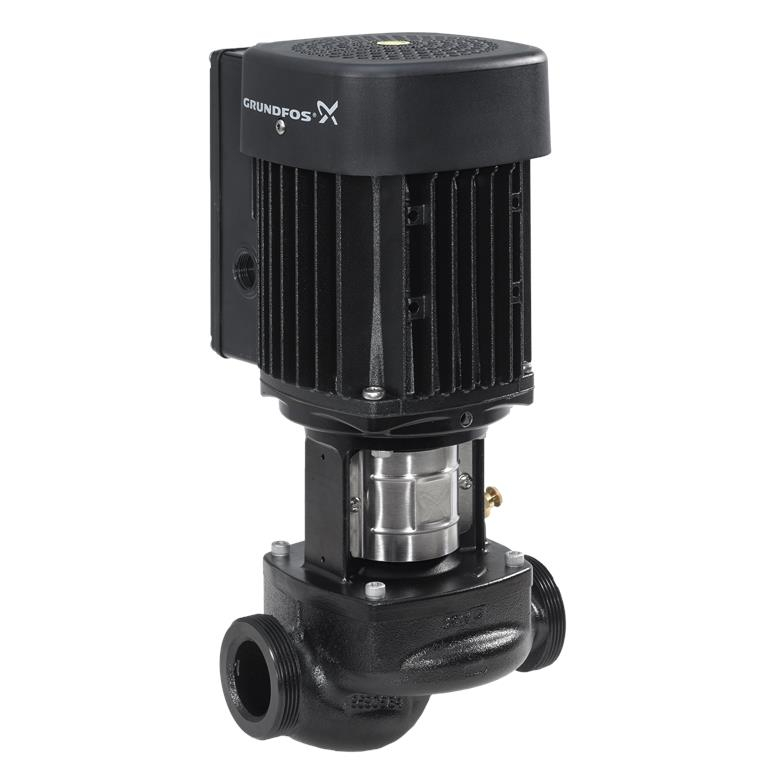

Pompa circulatie Grundfos TP 32-90/2 A-O-A-BQBE-DW1

Pompă în bavuri, într-o treaptă, cu cuplaj strâns cu racorduri de aspirare şi refulare de diametre identice. Pompele au un design "top-pull-out", adică capul de antrenare (motor, cap pompă şi rotor) poate fi îndepărtat pentru întreţinere sau service în timp ce carcasa pompei rămâne pe conductă. Pompa este echipată cu o etanşare tip pernă de cauciuc neechilibrată. Etanşarea de arbore este conformă cu DIN EN 12756. Pompa este echipată cu un motor asincron răcit de un ventilator.

Tehnic

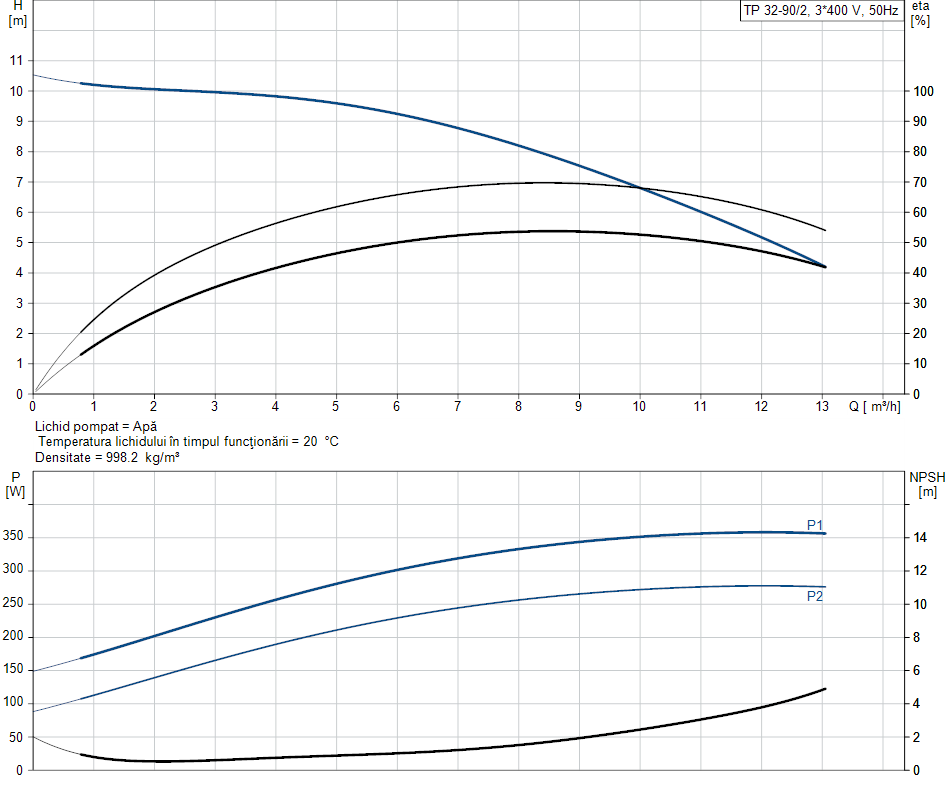

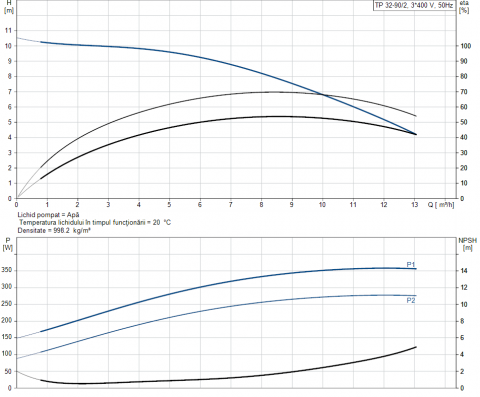

• Turația pompei pentru care sunt date datele pompei: 2865 rpm
• Debit nominal: 8.78 m³/h
• Înălțime de pompare nominală: 7.35 m
• Presiune maximă: 90 dm
• Diametrul curent al rotorului: 89 mm
• Cod pentru etanșarea arborelui: BQBE
• Toleranța curbei: ISO9906:2012 3B2
• Versiune pompă: A

Materiale

• Corpul pompei (stator): Fontă
• Carcasa pompei: EN-GJL-200
• Carcasa pompei: ASTM class 30
• Rotor: Composite
• Material rotor: PES+30% GF
• Cod material: A

Instalație

• Gama temperaturii ambientale: -30 .. 60 °C
• Presiune de funcționare maximă: 10 bar
• Presiune maximă la temperatura indicată: 10 bar / 120 °C
• Tip conexiune: G
• Dimensiune racord: DN 32
• Evaluare presiune pentru racord: PN 10
• Lungimea dintre porturi: 180 mm
• Dimensiune flanșă pentru motor: FT85
• Cod conexiune: O

Lichid

• Lichid pompat: Apă
• Gama temperaturii lichidului: 0 .. 120 °C
• Temperatura lichidului în timpul funcționării: 20 °C
• Densitate: 998.2 kg/m³

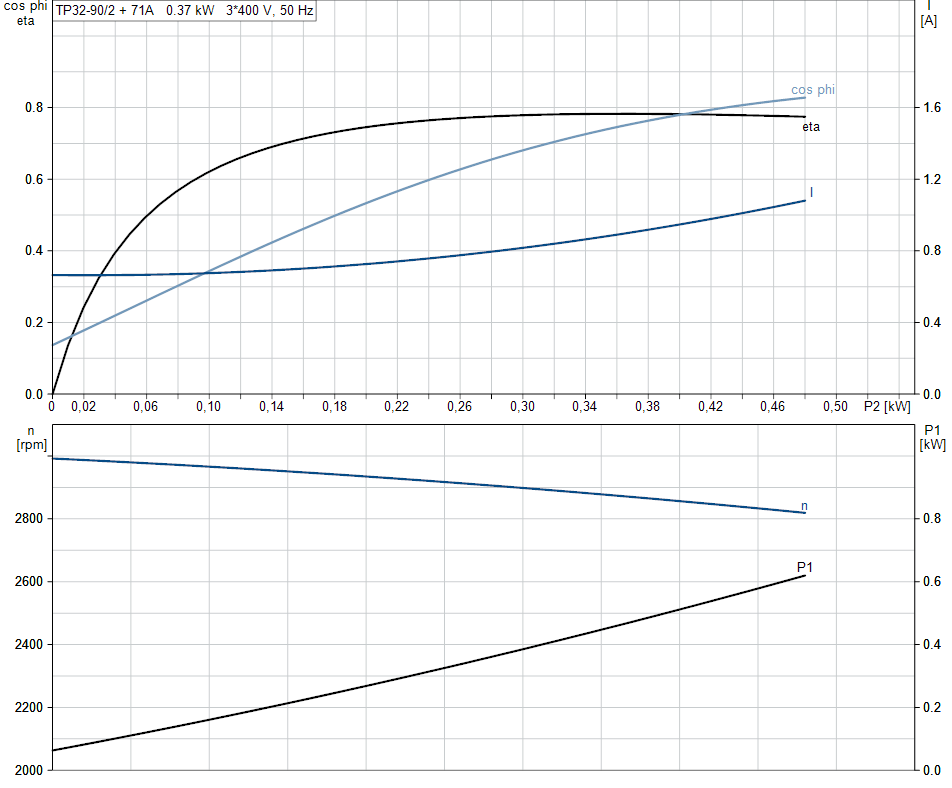

Date electrice

• Tip motor: 71A
• Putere nominală - P2: 0.37 kW
• Frecvența rețelei electrice: 50 Hz
• Tensiune nominală: 3 x 220-240D/380-415Y V
• Curent nominal: 1.74/1.00 A
• Curent de pornire: 490-530 %
• Cos phi - factor de putere: 0.80-0.70
• Turație nominală: 2850-2880 rpm
• Clasa de eficiență IE: IE3
• Randamentul motorului la o încărcare maximă: 73.8 %
• Randament motor la 3/4 sarcină: 79.0-76.5 %
• Randament motor la 1/2 sarcină: 75.5-71.5 %
• Numărul de poli: 2
• Grad de protecție (IEC 34-5): 55 Dust/Jetting
• Clasă de izolare (IEC 85): F
• Protecție încorporată în motor: FĂRĂ
• Cod produs motor: 85805102
• Control: Convertizor de frecvență: None

Altele

• Index minim de eficiență, MEI ≥: 0.70
• Greutate netă: 11 kg
• Greutate brută: 12 kg
• Volum de livrare: 0.026 m³
