VENTIL ESBE VZC162 G1" CU 3 CAI DE COMUTATIE ON/OFF, 230V, 3 FIRE

VENTIL DE COMUTATIE CU 3 CAI G 1'' ESBE VZC162-G1

Seria VZC de ventile (vane) de comutatie/derivatie este destinata a fi utilizata in aplicatii ca: pompe de caldura, incalzire prin pardoseala, control de zona, ventilo-convectoare sisteme solare.

Ventilele VZC sunt fabricate din alama DZR si sunt capabile sa schimbe rapid directia de curgere intre cele doua circuite.

Portul permanent deschis este AB (in partea inferioara), sub actiunea servomotorului, ventilul comuta de pe portul A pe portul B si invers.

Dotat cu microprocesor cu functie anti-gripare ce actioneaza automat motorul dupa fiecare saptamana intreaga de stationare.

Doar pentru circuite inchise.

Exploatare

• Seriile ESBE VZC si VZD fac parte dintr-o gama de ventile de comutatie/derivatie compacte din alama pentru utilizarea la aplicatii cu pompe de caldura, incalzire prin pardoseala sau HVAC.
• Caracteristica principala este abilitatea de a comuta rapid directia de curgere intre doua circuite, rezultand o operare eficienta energetic.
• Seria de ventile de comutatie ESBE VZC si VZD are incorporata o functie de protectie la gripare ce comuta ventilul dupa 7 zile si nopti de inactivitate.

Functionare

• Comutarea de pe circuitul A pe B este realizata de semnalul unui echipament de control. Indicatorul de pozitie arata directia de curgere.

Variante

• Seria ESBE VZC este livrata cu sau fara cablu detasabil si are un grad de protectie IP20.
• Seria VZC fara cablu este echipata cu un conector de tip Molex pentru conectarea unui cablu la alegere, cu o lungime de maximum 100 m.
• Seria ESBE VZD este echipata din fabrica cu un cablu fix, nedetasabil si are un grad de protectie IP40.
• Optional, seriile ESBE VZC si VZD sunt disponibile si cu contact auxiliar.

Service si intretinere

Componentele vitale cum ar fi partile interne ale ventilului si intregul servomotor sunt usor inlocuibile.

Intregul servomotor poate fi inlocuit fara demontarea ventilului.

Cand se inlocuiesc partile interne ale ventilului, sistemul trebuie depresurizat.

SPECIFICATII TEHNICE:

• Material corp ventil: alama DZR (rezistenta la dezincare) CW 602N
• Parti interne de conectare: otel inoxidabil SS2346, O-ring din EPDM
• Tensiune alimentare: 230Vca, 15VA
• Capacitate contact auxiliar: 2(1)A/250Vca (doar la modelele echipate)
• Protectie: tip IP20, clasa II
• Racord electric: mufa Molex™ cu cablu de conectare detasabil de 1,6m

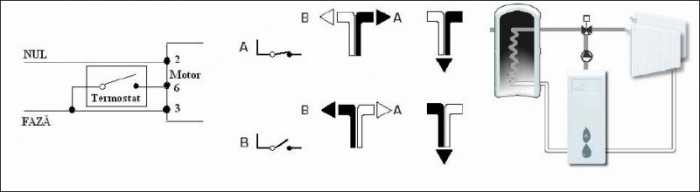

• Semnal control: on/off, 2 fire conectate permanent, al 3-lea primeste semnal control de la un contact intrerupator
• Timp comutare intre A si B: 3 secunde
• Temperatura mediu de lucru: +5…+95°C permanent, +110°C temporar
• Presiune de lucru: maximum 6 bar
• Presiunea diferentiala intre A si B:
• - max 0,8 bar, cand pompa impinge in portul AB
• - max 0,5 bar, cand pompa trage din portul AB
• Scurgeri: 0% (etans)

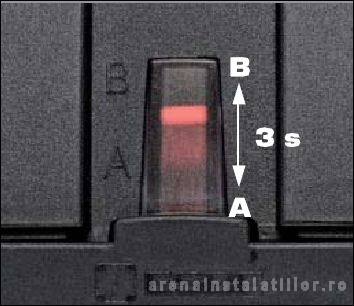

• Indicare pozitie lucru: indicator rosu ce culiseaza pe verticala

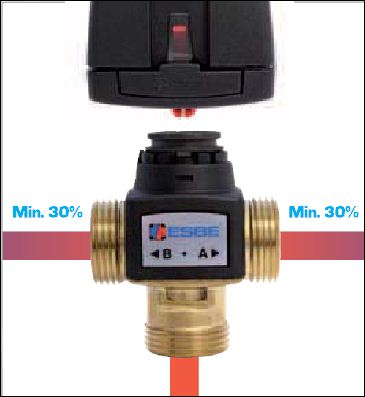

• Montare servomotor: prin apasarea butonului de cuplare/decuplare
• Producator: ESBE, fabricat in Suedia
