Ventilatie cu recuperare de caldura Nilan Compact P

Combinând multiple instalații într-un singur echipament, salvați spațiu considerabil în camera tehnică. Un alt avantaj de luat în considerare este că sistemele de control funcționează la unison, optimizând astfel consumul de curent electric și permițând o reducere semnificativă a acestuia.


Specificații	Detalii
Clasa de eficiență energetică pentru producerea apei calde	A
Profil consumator, boiler de apă	L (mare)
Rezervor de apă caldă	180 l

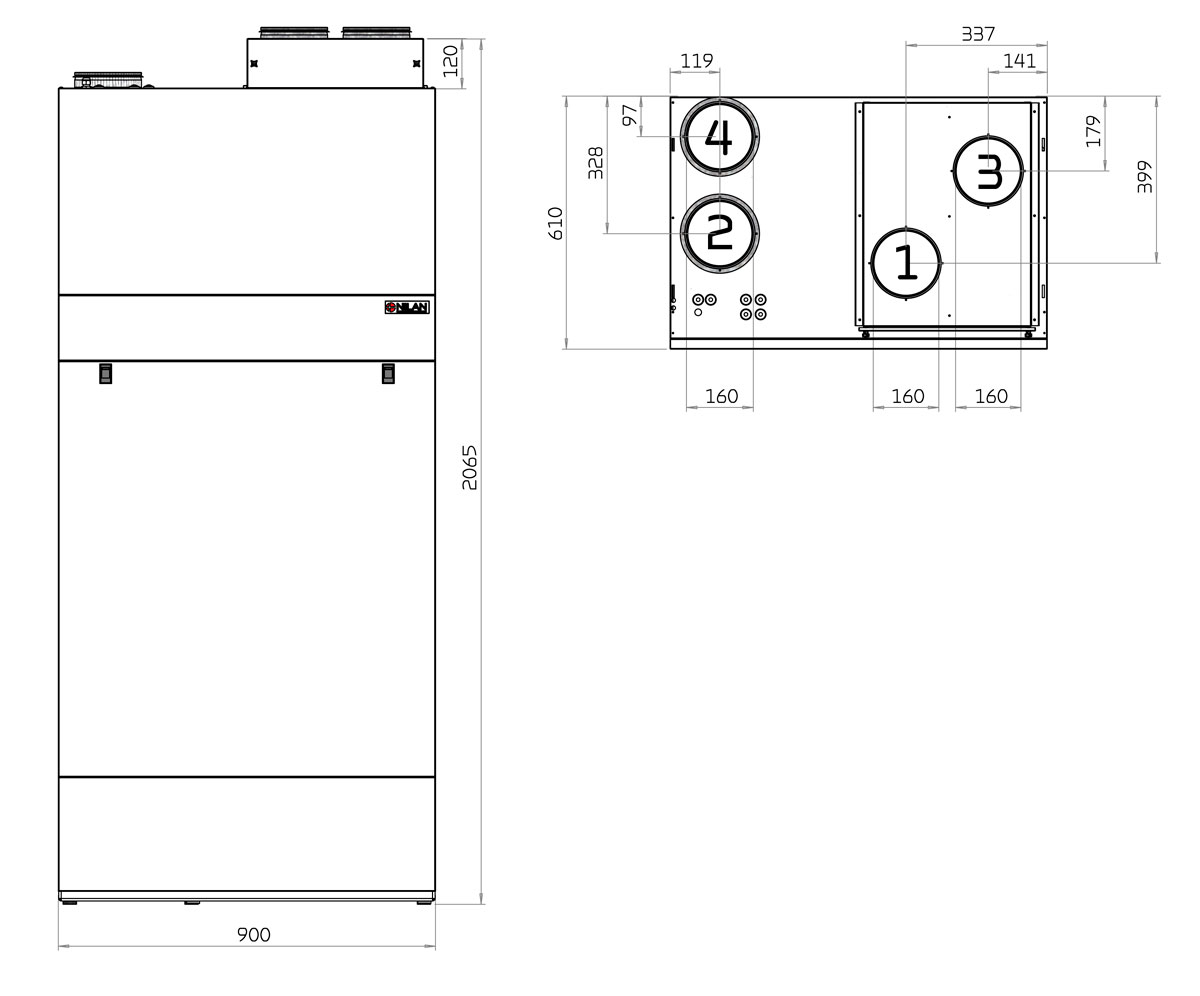

Dimensiuni (L x l x Î)	900 x 610 x 2065 mm
Greutate	202 kg
Tip panou	Tablă din oțel Aluzinc, acoperire cu pulbere albă RAL9016
Tip schimbător de căldură	Schimbător de căldură cu flux contrar din polietilentereftalat
Tip ventilator	EC, rotație constantă
Clasa de filtrare	Greencycle ISO 16890 Grosier 75% (G4)
Conexiuni conducte	Ø160 mm
Agent frigorific	R134a
Încărcare agent frigorific	2 kg
Scurgere condens	PVC Ø20 x 1,5 mm
Tensiune de alimentare	230V 50/60 Hz
Putere maximă intrare/consum	2,2 kW / 9,6 A (*1) – 3,4 kW / 14,8 A (*2)
Putere standby	3 W
Clasa de etanșeitate	IP31
Temperatura ambientală	-20 / +40 °C
Scurgere externă	< 1,4 % (*3)
Scurgere internă	< 1,1 % (*4)
Note	*1 – Intrare fără element de încălzire (accesoriu)
	*2 – Intrare Compact Polar
	*3 – La ± 250 Pa conform EN 308/EN 13141-7
	*4 – La ± 100 Pa conform EN 308/EN 13141-7



Capacitate
Capacitatea unității standard în funcție de qv și Pt ext.

Valorile SEL conform EN 13141-7 sunt pentru unități standard cu filtre ISO 16890 Grosier 75% (G4) și fără element de încălzire.

Valorile SEL includ consumul total de energie al unității, excluzând controlul. Testat conform EN 13141-7.

Atenție! Valorile SEL sunt măsurate și indicate ca o valoare totală pentru ambele ventilatoare.

COP (aer-aer)

Factorul de putere termică COP [-] pentru aerul de alimentare în funcție de temperatura exterioară t21 [°C] și debitul de aer qv [m³/h], conform EN 14511, la o temperatură a camerei t11 = 21°C.

COP conform EN 14511 este calculat pentru combinația dintre pompa de căldură și schimbătorul de căldură cu flux opus.

Curba albastră: COP aer-aer
Curba roșie: Puterea termică a aerului de alimentare

Eficiența termică

Eficiența termică pentru unitățile cu schimbător de căldură cu flux opus, conform EN 308.

Notă! Eficiența termică este valabilă doar pentru schimbătorul de căldură cu flux opus (fără funcționarea pompei de căldură).



Apă extrasă

Volumul extras în litri Vmax [L] din rezervorul Compact S în funcție de temperatura apei extrase t [°C] și temperatura rezervorului la 40°, 50° și 60°C.





Date acustice

Datele acustice sunt pentru qv = 210 m³/h și Pt, ext = 100 Pa, conform EN 9614-2 pentru suprafețe și EN 5136 pentru conducte.

Nivelul de putere sonoră LWA scade odată cu reducerea volumului de aer și a presiunii de retur.

La o distanță dată, nivelul de presiune sonoră LpA va depinde de condițiile acustice de la locul de instalare.
